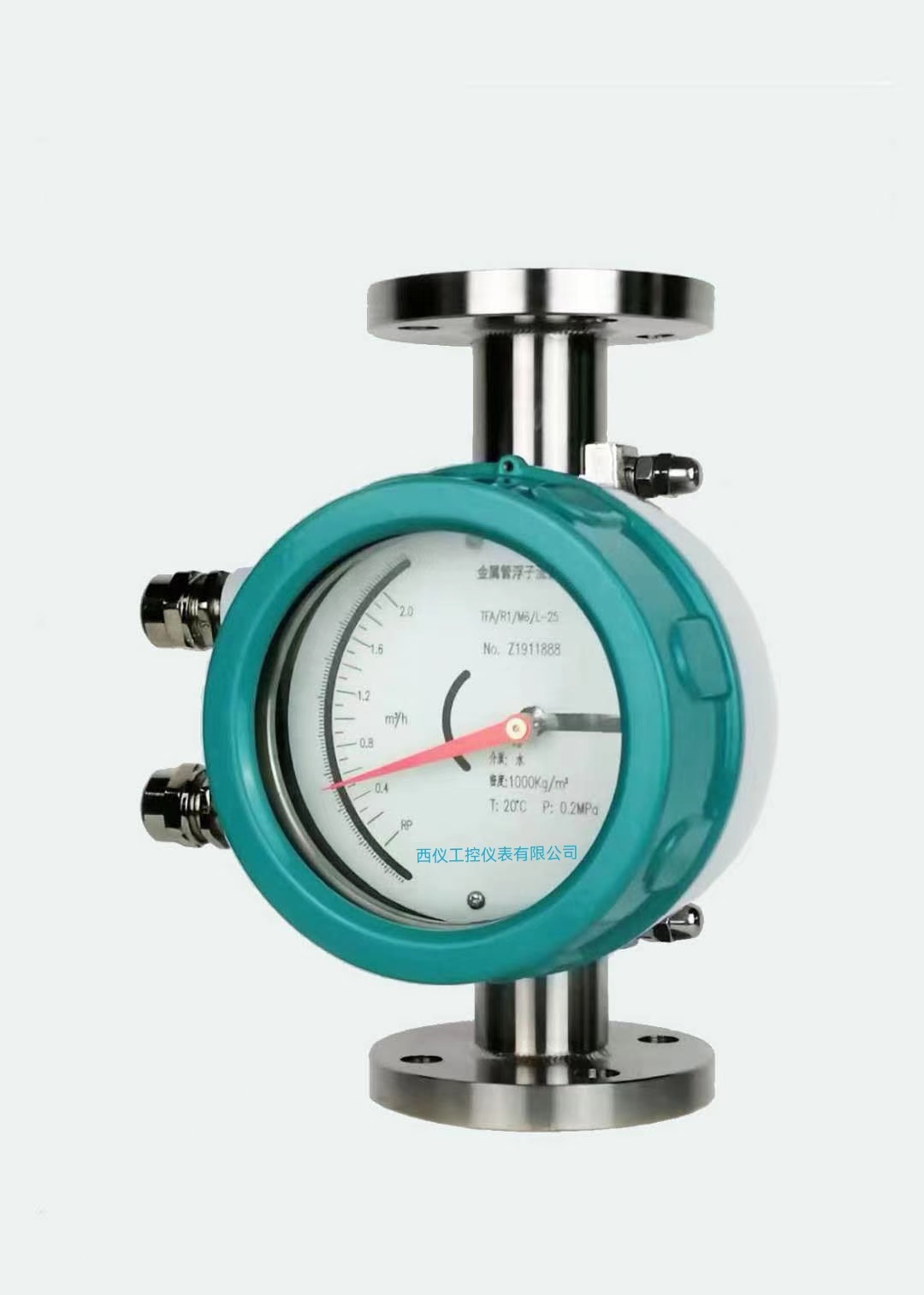

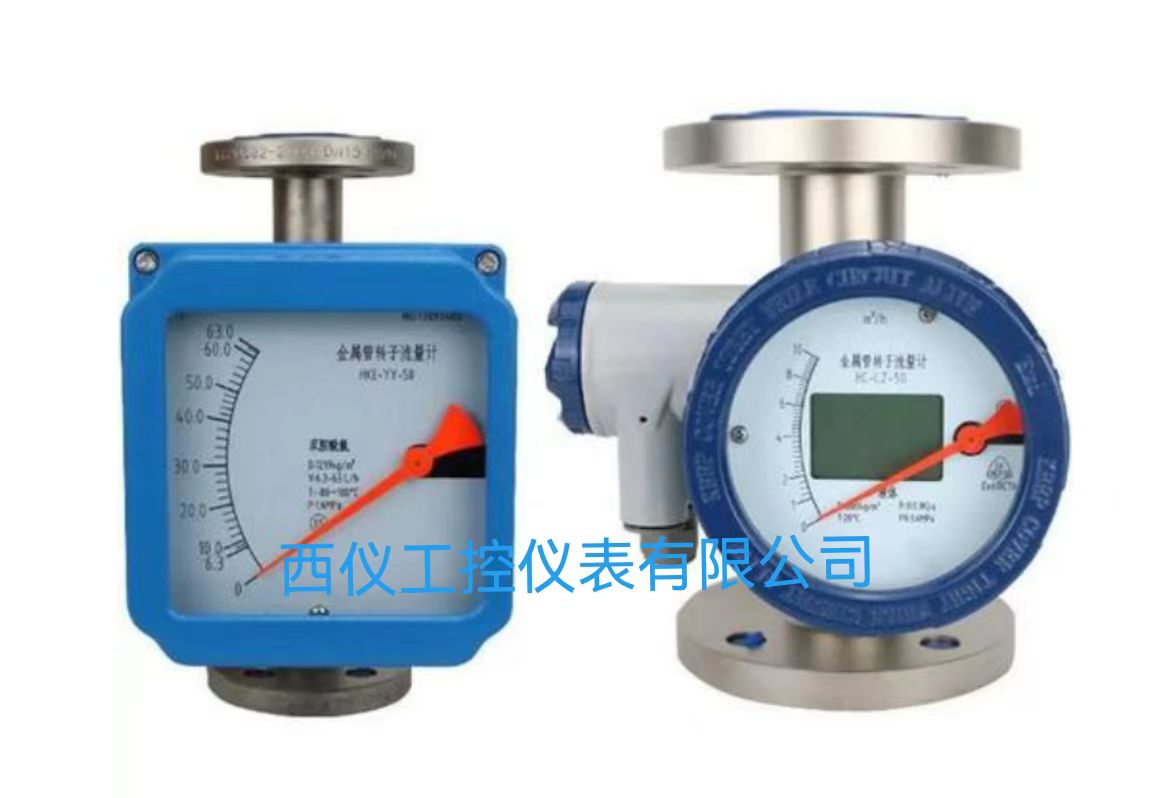

金属管浮子流量计,液晶显示金属管浮子流量计

金属管浮子流量计,液晶显示金属管浮子流量计

产品简介 / INTRODUCTION

全金属结构，有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。

具有 0-10mA，4-20mA的标准模拟量信号输出和现场指示，

累积，数字通讯，现场修改测量参数，不同的供电方式功能，带有磁性过滤器和特殊规格品种

产品优点 / PRODUCT ADVANTAGES

1. 适用于小口径和低流速介质流量测量；

2. 工作可靠，维护量小，寿命长；

3. 对于直管段 要求不高；

4. 较宽的流量比10：1；

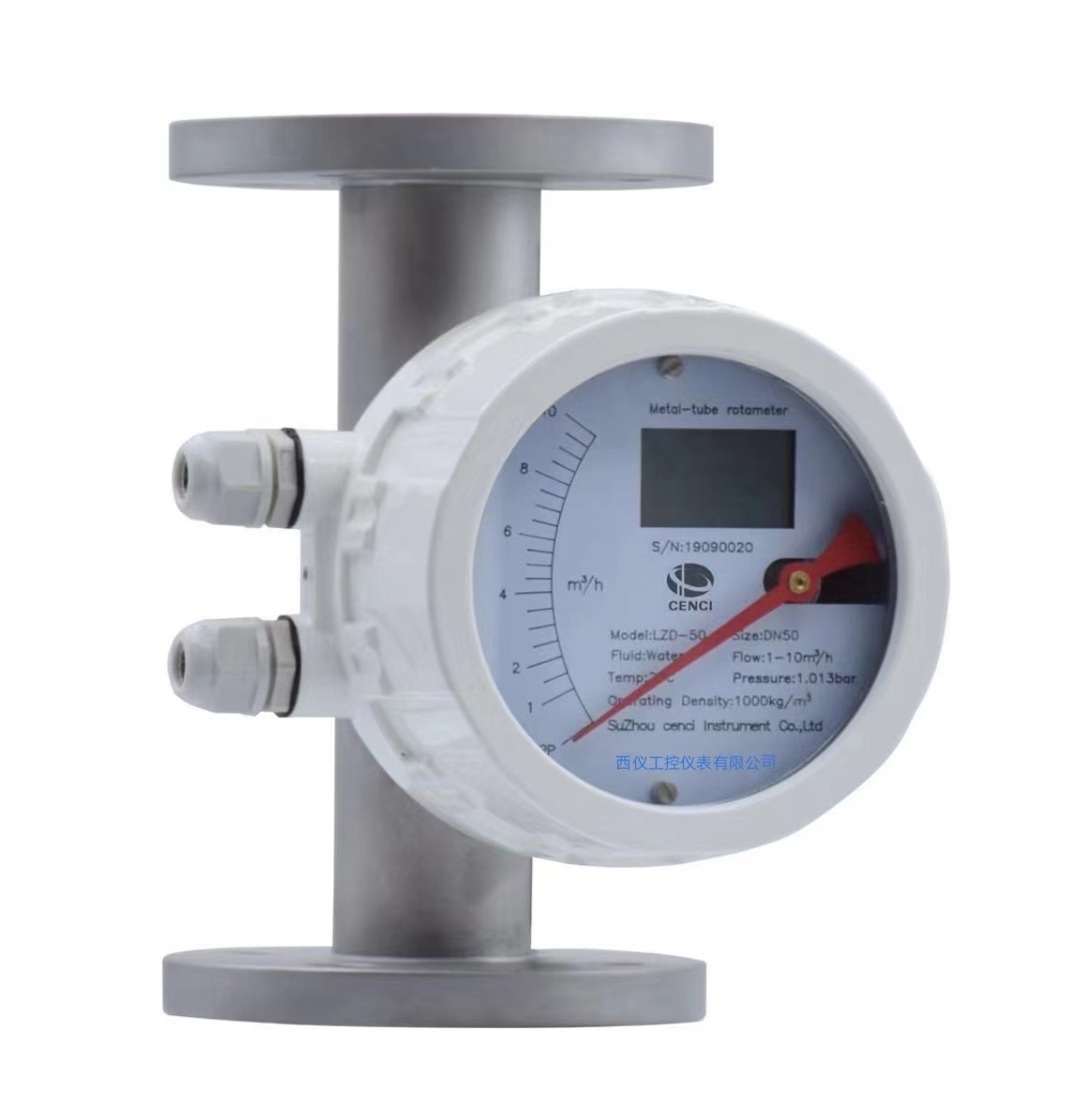

5. 双行大液晶显示，可选现场瞬时/累计流量显示，可带背光单轴灵敏指示；

6. 非接触磁耦合传动。

7. 全金属结构，金属管转子流量计适于高温、高压和强腐蚀性介质；

8. 可用于易燃、易爆危险场合；

9. 可选二线制、电池、交流供电方式；

10. 多参数标定功能；带有数据恢复，数据备份及掉电保护功能.

技术参数 / TECHNICAL PARAMETERS

产品如何选型 / HOW TO SELECT PRODUCTSS

确定浮子及确定口径的计算方法：
1、 流量表中空气的流量是指在20℃，0.1013Mpa，水的流量是指20℃的状态下的正常流量，其允许范围是正常流量的±10%，通过计算，在这个流量范围内都可以确定浮子及口径。
2、 若计算结果不在此范围，可以通过计算确定。
3、 口径、浮子的确定原则上须通过计算。

应用领域 / APPLICATION FIELD

液晶显示金属管浮子流量计广泛应用于，石油、化工、发电、制药、食品、水处理等。复杂，恶劣环境条件，及各种介质条件的流量测量过程中。

一台满足各类行业流量测量

安装注意事项 / INSTALLATION PRECAUTIONS

为了能让金属管浮子流量计正常工作且能达到一定的测量精度，在安装流量计时要注意以下几点：
1、金属管浮子流量计必须垂直安装在无振动的管道上。流体自下而上流过流量计,且垂直度优于2°,水平安装时水平夹角优于2°；
2、为了方便检修和更换流量计、清洗测量管道，安装在工艺管线上的金属管浮子流量计应加装旁路管道和旁路阀；
3、金属管浮子流量计入口处应有5倍管径以上长度的直管段，出口应有250mm直管段；
4、如果介质中含有铁磁性物质，应安装磁过滤器；如果介质中含有固体杂质，应考虑在阀门和直管段之间加装过滤器；
5、当用于气体测量时，应保证管道压力不小于5倍流量计的压力损失，以使浮子稳定工作；
6、为了避免由于管道引起的流量计变形，工艺管线的法兰必须与流量计的法兰同轴并且相互平行，管道支撑以避免管道振动和减小流量计的轴向负荷，测量系统中控制阀应安装在流量计的下游：
7、测量气体时，如果气体在流量计的出口直接排放大气，则应在仪表的出口安装阀门，否则将会在浮子处产生气压降而引起数据失真。
8、安装PTFE衬里的仪表时，法兰螺母不要随意不对称拧得过紧，以免引起PTEF衬里变形；
9、带有液晶显示的仪表，要尽量避免阳光直射显示器，以免降低液晶使用寿命；带有锂电池供电的仪表，要尽量避免阳光直射、高温环境（≥65℃）以免降低锂电池的容量和寿命。
10、用于小口径和低流速介质流量测量；工作可靠，维护量小，寿命长；对于直管段 要求不高；较宽的流量比10：1；双行大液晶显示，可选现场瞬时/累计流量显示，可带背光单轴灵敏指示；非接触磁耦合传动。
