3051压力变送器显示模块

一、产品概述：

1.全智能两线制4-20mA工作方式，5位LCD显示。

2.传感器恒流恒压激励，恒流0.4mA，恒压2.5VDC。

3.ADC输入幅度为±5mv~±80mv，提供24位内核分辨率，有用位数达到18位。电路板内置的放大倍数为12~200倍。支持传感器信号的自动极性转换。

4.适合扩散硅压力传感器，陶瓷压力传感器。

5.提供主变量清零，有源与无源迁移功能，19种单位转换，6种显示模式，显示分辨率调整，恢复工厂数据等功能，适合各类客户的特殊需求。

6.2~5点的非线性修正功能，消除传感器的非线性误差。

7.全数字校准，无任何可动电位器，温漂更低。

8.加强的抗干扰设计，适合种种电磁环境恶劣的工业环境。

二、规格参数：

1.电源电压：12~30VDC,推荐24VDC。电源变化基本无影响。

2.信号范围：电路板为±5mv~±80mv，对应1.5mA扩散硅传感器输出最大可达320mv。

3.恒流激励：0.4mA，适合恒流供电的传感器（3~8kΩ）。

4.恒压激励：2.5VDC/0.5mA，适合陶瓷压阻传感器。

5.工作环境：温度-30~80℃，湿度<85%,干燥无腐环境。

6.外形尺寸：53*53*23。

7.负载电阻：(VCC-12)/20mA

8.电流输出分辨率：约1uA

9.温漂系数：35ppm/℃

10.显示范围：-19999~99999

三、产品结构:

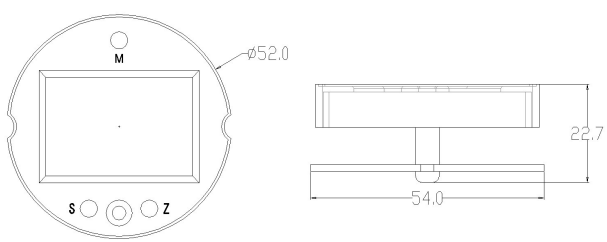

3.1外形图：

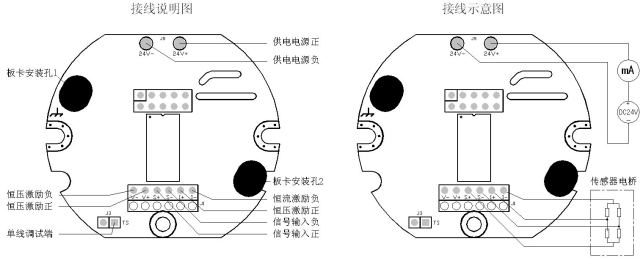

3.2接线图：

(图中所示为接恒流激励传感器)

图中J3为校准通信单线接口。

J1为传感器接线端子，提供恒压恒流激励。

24V+和24V-为变送器两线制接线口，提供DC24V电源，输出4~20mA电流信号。

四、功能设置：

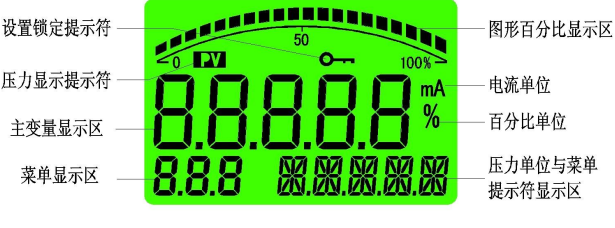

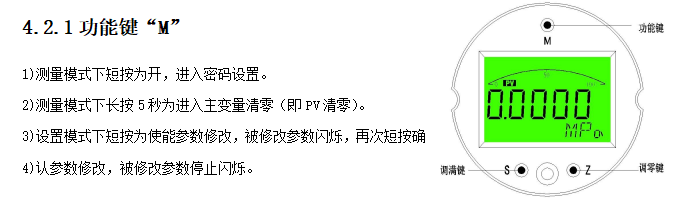

4.2显示区域说明

4.2.2调满键“S”

1)测量模式下短按为显示模式修改功能。

2)测量模式下长按5秒为进入调满功能（即标定变送器满点）。

3)设置模式下为设置参数加一功能，长按时连续移位加一。

4.2.3调零键“Z”

1)测量模式下短按为显示模式修改功能。

2)测量模式下长按5秒为进入调零功能（即标定变送器零点）。

3)设置模式下为设置参数移位与减一功能，长按时连续移位或减一。

4.2.4按键功能综述：

1）仪表通过面板的三个按键实现所有的参数输入和校准数据的设置、采集，本仪表的设置和输入采取了多种优化措施来提高客户的操作速度：

2）仪表的移位键和增加键具有变速率功能。

3）仪表同时具有移位和增量输入方法，针对需要大量数修改的菜单使用移位方式，需要连续输入数据的菜单采取了增量方式。

4）仪表在设置状态下会停止模拟输出，所以如果60秒内用户没有操作仪表，则会自动退出到测量状态。

5）仪表在正常退出菜单的时候才会保存所有设置的参数。

4.3快捷功能：

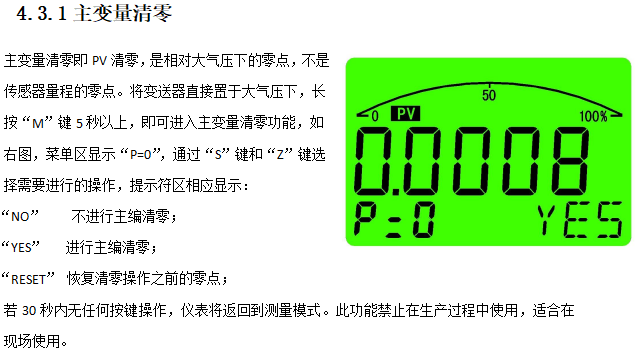

仪表有主变量清零，零点有源迁移，满点有源迁移三种快捷功能，便于用户现场的快速设定。

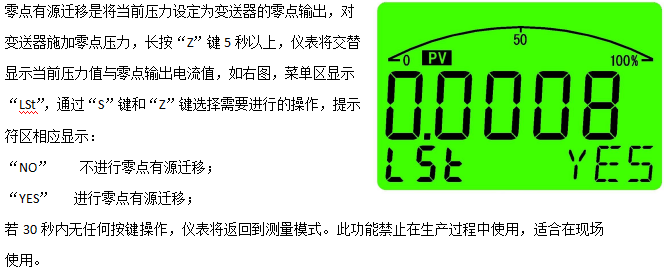

4.3.2零点有源迁移:

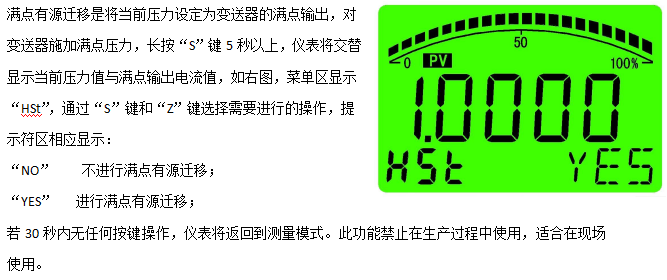

4.3.3满点有源迁移

4.3.4

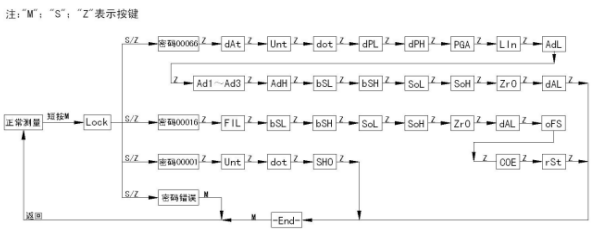

五、菜单说明：

本仪表菜单分为“生产调试菜单”； “高级用户菜单”；“普通用户菜单”三级，由各级菜单的进入密码做为区分。

“生产调试菜单”

进入密码为“00066”，由变送器生产厂家使用，对变送器的基本参数进行设置，决定了变送器的精度，标定值等参数，因此生产调试菜单不能对一般用户开放，以免标定数据被破坏。

“高级用户菜单”

进入密码为“00016”，是针对变送器现场使用要求进行一些特殊设置时使用。

“普通用户菜单”

进入密码为“00001”，可进行显示单位，显示分辨率，以及显示模式的设定。

注：在高级用户与用户菜单设定时，若60秒内无任何按键操作，将自动退出设定并返回到测量模式。

六、产品质保：

用户在遵守使用和保护规则条件下,仪表自出厂日期起保修一年.
